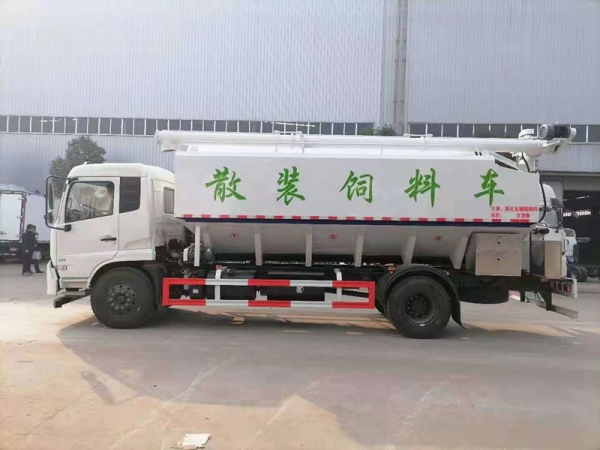

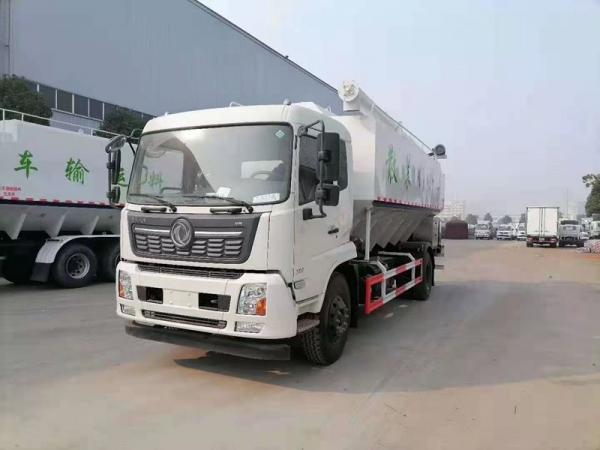

東風天錦20-24方散裝飼料運輸車

發布日期：2021-04-13 23:23:40

一、本車公告參數
產品商標		公告批次	306
產品名稱	CLW5181ZSLD5型散裝飼料運輸車	產品號	ZN5YM5SZ02V
總質量(Kg)	18000	罐體容積(m3)	17.93
額定載質量(Kg)	8535,8600	外形尺寸	9000×2460×3800
整備質量(Kg)	9000	貨廂尺寸	××
額定載客(人)		準拖掛車總質量(Kg)
駕駛室準乘人數(人)	3,2	載質量利用系數
接近角/離去角(°)	20/12	前懸/后懸	1430/2570,1430/2870
軸數	2	軸距	3650,3800,4200,4500,4700,5000,3950,5600
軸荷(Kg)	6500/11500	最高車速(Km/h)	98
其它	罐體外形尺寸:6100×2450×2190;罐體有效容積:17.93立方米,軸距與后懸的關系為:5000/2570,4700/2870;選裝后部液壓結構,隨底盤選裝駕駛室,防護裝置材料材質為Q235A,連接方式:左右側面及后下部防護均采用焊接連接,后下部防護斷面尺寸:150×50,后下部防護離地高度:450;僅采用發動機ISD270 50,ISD210 50,ISD180 50,EQH180-53,ISB180 50 ,ISB210 50對應油耗值(L/100km)分別為:29.0,29.0,29.0,29.2,29.1,29.1;該車安裝帶有衛星定位功能的行駛記錄儀,ABS型號:3631010-C2000,4460046440;生產廠家:東科克諾爾商用車制動系統(十堰)有限公司,威伯科汽車控制系統(中國)有限公。
【底盤技術參數】
底盤型號	DFH1180BX1V	底盤名稱	載貨汽車底盤（二類）
商標名稱	東風牌	生產企業	東風商用車有限公司
外形尺寸	6940,7090,7490,7790,8290,8790,7240,9790×2370,2390,2460×2760,2800,2840,2690	輪胎數	6
接近角/離去角(°)	20/18,20/13	輪胎規格	10.00R20 18PR,275/80R22.5 18PR
鋼板彈簧片數	7/9+6,8/10+8	前輪距	1880,1900
燃料種類	柴油	后輪距	1800,1860,1820
排放標準	GB17691-2005國Ⅴ,GB3847-2005
發動機型號	發動機生產企業	排量	功率(Kw)
ISB180 50	東風康明斯發動機有限公司	5900	132

整車配置

1．采用東風天錦4*2底盤，整車尺寸：9000×2460×3800，康明斯180馬力發動機，8變速箱,1000鋼絲胎。

2．罐體實際容積20-24立方，采用橫向一次成型，采用3.0MM優質高強度錳鋼板焊接而成，焊點均勻，打磨平整；底部采用國標U形鋼一體式結構，罐體側面使用加強筋斜撐加固；分3個獨立裝卸料倉，可以同時裝卸多種不同的飼料；

3．卸料驅動方式：

3.1外接電源：外接380V交流電，配3個5.5級電機，全套施耐德控制系統，欠壓、欠相、防反轉等電控、連鎖保護，配備絞龍報警器、后工作燈；外接電源卸料成本低、環保、車輛消耗??；卸料速度1立方\分鐘；

3.2外接電源+30千瓦發電機：外接380V交流電，加裝30千瓦車帶發電機，配3個5.5級電機，全套施耐德控制系統，欠壓、欠相、防反轉等電控、連鎖保護，配備絞龍報警器、后工作燈；該方案在有外接電源情況下用外接點，卸料成本低、環保、車輛消耗??；無外接點情況下車輛怠速發電卸料；卸料速度1立方\分鐘；

3.3液壓驅動：底盤怠速帶動液壓馬達卸料，采用進口液壓件（液壓泵、液壓馬達、多路閥），有效保證不會出現油溫過高而造成的卸料速度變慢或者堵料，使用年限長；液壓驅動卸料速度快，但是成本相對偏高、費底盤；卸料速度2立方\分鐘；

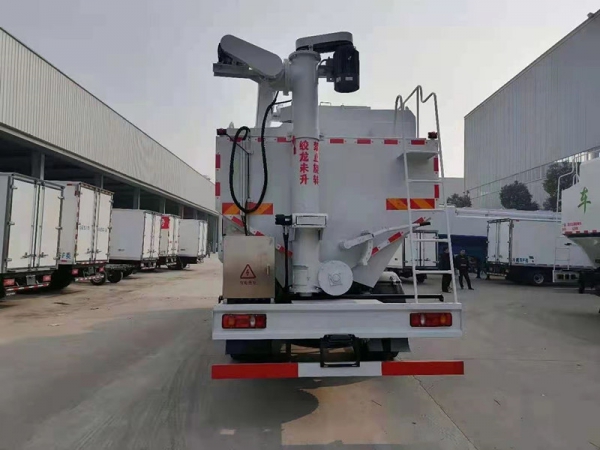

4.絞龍工藝：絞龍葉片采用錳鋼材料，韌性強；葉片與絞龍壁之間間隙≤4mm，有效防止碎料；

5．噴涂：第一步噴砂技術處理，第二步硫化酸洗除銹，第三步環氧防腐底漆防銹處理，并少量抹灰處理焊痕，第四步上面漆光漆完成；按客戶要求涂裝顏色，可選噴公司Logo和公司名稱
